1、弯头简介

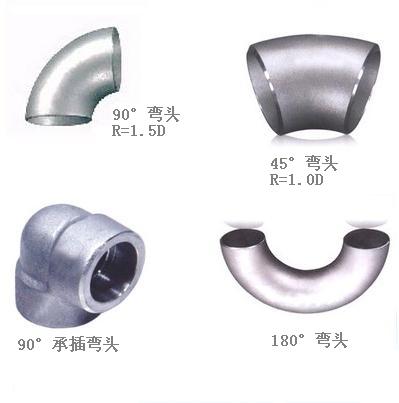

在管路系统中，弯头是改变管路方向的管件。按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等。与管子联结的方式有：直接焊接（最常用的方式）法兰联接、热熔连接、电熔连接、螺纹联接及承插式联接等。按照生产工艺可分为：焊接弯头、冲压弯头、推制弯头、铸造弯头等。其他名称：90度弯头、直角弯、爱而弯等。
2、弯头分类
①以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，PVC，PPR等。
②以制作方法划分可分为推制、压制、锻制、铸造等。
③以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄标等。
④按它的曲率半径来分：可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头指它的曲率半径等于管子外径，即R=1.0D。（D为弯头直径，R为曲率半径）。
⑤若按压力等级来分：大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、SCH100、Sch120、Sch140、Sch160、XXS；其中最常用的是STD和XS两种。
⑥按照不同形状用途可以分为：沟槽式弯头、卡套式弯头、双承弯头、法兰弯头、异径弯头、呆座弯头、内外牙弯头、冲压弯头、推制弯头、承插弯头、对焊弯头、内丝弯头等。
3、标准：
国家标准
GB12459 钢制对焊无缝管件
GB/T13401 钢板制对焊管件
GB/T14383 锻钢制承插焊管件
GB/T14626 锻钢制螺纹管件
GB9112-9131 钢制管法兰、法兰盖及法兰用垫片
化工标准：
HGJ514 碳钢、低合金钢无缝对焊管件
HGJ528 钢制有缝对焊管件
HGJ10 锻钢制承插焊管件
HGJ529 锻钢制承插焊、螺纹和对焊接管台
HGJ-44-76-91 钢制管法兰、垫片、紧固件
HG20592-20635 钢制管法兰、垫片、紧固件
日本标准
JIS B2311 通用钢制对焊管件
JIS B2312 钢制对焊管件
JIS B2313 钢板制对焊管件
JIS B2316 钢制承插焊管件
美国标准
ASME/ANSI B16.9 工厂制造的锻钢对焊管件
ASME/ANSI B16.11 承插焊和螺纹锻造管件
ASME/ANSI B16.28 钢制对焊小半径弯头和回头弯
ASME B16.5 管法兰和法兰配件
MSS SP-43 锻制不锈钢对焊管件
MSS SP-83 承插焊和螺纹活接头
MSS SP-97 承插焊、螺纹和对焊端的整体加强式管座
电力标准：
GD87-1101 火电发电厂汽水管道零件及部件典型设计手册
DL/T515 电站弯管
中石化标准
SH3406 石油化工钢制管法兰
SH3408 钢制对焊无缝管件
SH3409 锻钢制承插焊管件
SH3410 钢板制对焊管件
中石油标准
SY/T0510-1998 钢制对焊管件
SY5257-91 钢制弯管
4、工艺流程：
无缝弯头：弯头是用于管道转弯处的一种管件。在管道系统所使用的全部管件中，所占比例最大，约为80%。常见弯头的工艺流程如下：
①高压弯头的工艺流程
选料—进炉—热处理—机械加工—成品—安检—合格品
②拉制弯头的工艺流程
钢管—切割—芯棒成型—整型—热处理—加工坡口—成品—质检—合格品
③焊接弯头的工艺流程
钢管—切割—冲压—磨边—焊接—热处理—加工坡口—成品—质检—合格品
因焊管管件成形所采用的工艺与无缝管件大致相同，故这里所述的无缝管件成形工艺也适用于焊管制造的管件。通常，对不同材料或壁厚的弯头选择不同的成形工艺。目前，制造厂常用的无缝弯头成形工艺有热推、冲压、挤压等。
a. 热推成形

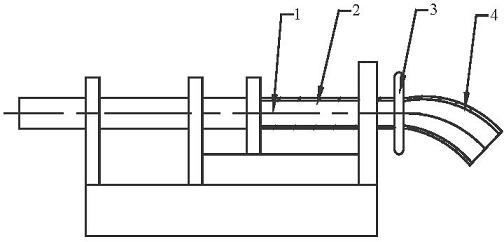

热推弯头成形工艺是采用专用弯头推制机、芯模和加热装置，使套在模具上的坯料在推制机的推动下向前运动，在运动中被加热、扩径并弯曲成形的过程。热推弯头成形的示意图如下：
1-模具 2-坯料 3-加热装置 4-正在成形的弯头
热推弯头的变形特点是根据金属材料塑性变形前后体积不变的规律确定管坯直径，所采用的管坯直径小于弯头直径，通过芯模控制坯料的变形过程，使内弧处被压缩的金属流动，补偿到因扩径而减薄的其它部位，从而得到壁厚均匀的弯头。
热推弯头成形工艺具有外形美观、壁厚均匀和连续作业，适于大批量生产的特点，因而成为碳钢、合金钢弯头的主要成形方法，并也应用在某些规格的不锈钢弯头的成形中。
成形过程的加热方式有中频或高频感应加热（加热圈可为多圈或单圈）、火焰加热和反射炉加热，采用何种加热方式视成形产品要求和能源情况决定。
b. 冲压成形

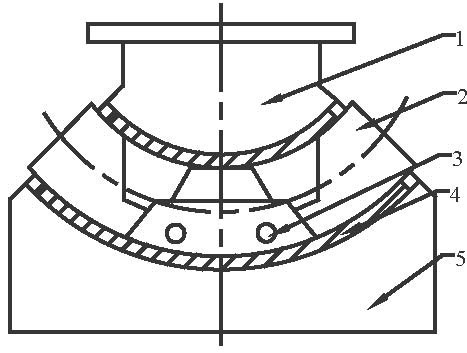

冲压成形弯头是最早应用于批量生产无缝弯头的成形工艺，目前，在常用规格的弯头生产中已被热推法或其它成形工艺所替代，但在某些规格的弯头中因生产数量少、壁厚过厚或产品有特殊要求时仍在使用。弯头的冲压成形采用与弯头外径相等的管坯，使用压力机在模具中直接压制成形。冲压弯头成形的示意图如图：
1-上模 2-端模 3-内芯 4-弯头 5-下模
如图所示，在冲压前，管坯摆放在下模上，将内芯及端模装入管坯，上模向下运动开始压制，通过外模的约束和内模的支撑作用使弯头成形。
与热推工艺相比，冲压成形的外观质量不如前者；冲压弯头在成形时外弧处于拉伸状态，没有其它部位多余的金属进行补偿，所以外弧处的壁厚约减薄10%左右。但由于适用于单件生产和低成本的特点，故冲压弯头工艺多用于小批量、厚壁弯头的制造。
冲压弯头分冷冲压和热冲压两种，通常根据材料性质和设备能力选择冷冲压或热冲压。
C．冷挤压成形
冷挤压弯头的成形过程是使用专用的弯头成形机，将管坯放入外模中，上下模合模后，在推杆的推动下，管坯沿内模和外模预留的间隙运动而完成成形过程。下图为某制造厂的不锈钢弯头在挤压前和挤压后的照片。

采用内外模冷挤压工艺制造的弯头外形美观、壁厚均匀、尺寸偏差小，故对于不锈钢弯头特别是薄壁的不锈钢弯头成形多采用这一工艺制造。这种工艺所使用的内外模精度要求高；对管坯的壁厚偏差要求也比较苛刻
d. 其它的成形方法
除上述三种常用的成形工艺以外，无缝弯头成形还有采用将管坯挤压到外模后，再通过管坯内通球的成形工艺。但这种工艺相对复杂、操作麻烦，且成形质量不如前述工艺，故较少采用。
|
