<P>1．法兰介绍</P>
<P> 也被称为法兰盘或突缘，是管件的一种。法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。<BR> 法兰片（盘）是使管子与管子相互连接的零件，在管道工程中，法兰主要用于管道的连接。连接于管端，一般法兰上有孔眼，可穿螺栓，使两法兰紧连。法兰间用衬垫密封。法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。它可由浇铸而成，也可由螺纹连接或焊接构成。</P>
<P>法兰联接(flange，joint)（或法兰接头）由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。法兰联接是一种可拆联接。两片法兰盘之间加上密封点，然后用螺栓紧固。不同压力的法兰有不同的厚度和使用不同的螺栓。水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。凡是在两个平面在周边使用螺栓连接同时封闭的连接零件，一般<a href="http://www.15803878100.com">榨油机</a>都称为“法兰”，如通风管道的连接，这一类零件可以称为“法兰类零件”。 但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫“法兰类零件”。比较小型的如阀门等，可以叫“法兰类零件”。按所联接的部件可分为容器法兰及管法兰。管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。按结构型式分，有整体法兰、活套法兰和螺纹法兰。</P>
<P>常见的整体法兰有平焊法兰及对焊法兰。平焊法兰的刚性较差，适用于压力P≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。法兰连接是管道施工的重要连接方式。法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。法兰连接使用方便，能够承受较大的压力。在工业管道中，法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。</P>
<P> </P>
<P>2．法兰分类</P>
<P> 1）百度百科定义的法兰分类：螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。</P>
<P>2）按结构型式分，有整体法兰、活套法兰和螺纹法兰。</P>
<P>3）以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc等。</P>
<P>4）以制作方法划分可分为推制、压制、锻制、铸造等。</P>
<P>5）以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄标等。 </P>
<P>6）按照连接方式法兰连接种类：</P>

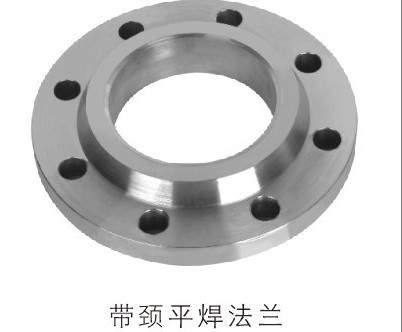

<P>板式平焊法兰，带颈平焊法兰，带颈对焊法兰，承插焊法兰，螺纹法兰，法兰盖，带颈对焊环松套法兰，平焊环松套法兰，环槽面法兰及法兰盖，大直径平板法兰，大直径高颈法兰，八字盲板，对焊环松套法兰 。</P>
<P> </P>
<P>3．法兰生产标准</P>
<P>国标：GB/T9112-2000（GB9113·1-2000～GB9123•4-2000）</P>
<P>美标：ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）</P>
<P>日标：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）</P>
<P>德标：DIN2573、2572、2631、2576、2632、2633、2543、2634、2545（PL、SO、WN、BL、TH）</P>
<P>化工部标准：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-97系列、HG20615-97系列</P>
<P>机械部标准：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994</P>
<P>压力容器标准：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.48</P>
<P> </P>
<P>国际法兰标准体系:</P>
<P> 国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。现将各国管法兰简介于下： </P>
<P> 1.以德国及原苏联为代表的欧洲体系管法兰 </P>
<P>2.美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表 </P>
<P>3.英国和法国管法兰标准，两国各有两套管法兰标准 </P>
<P> 综上所述，国际上通的管法兰<a href="http://www.15803878100.com">榨油机</a>标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。 </P>
<P> IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。</P>
<P> </P>
<P>4.生产工艺流程<BR><IMG border=0 align=center src="adminyf/UploadFiles/20126513490695.jpg"></P>
