1）简介

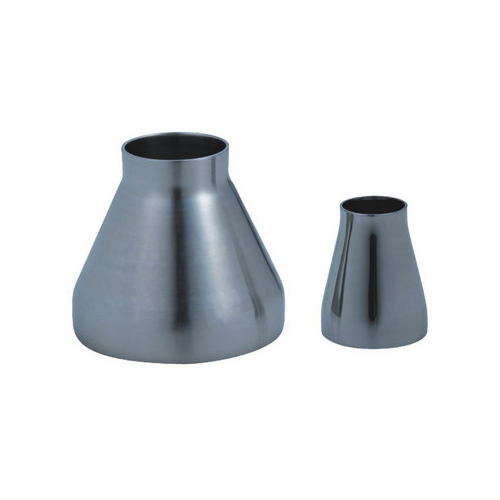

又称大小头。化工管件之一，用于两种不同管径的连接。又分为同心大 小头和偏心大小头两种。大小头材质包括不锈钢大小头(304、304L、316、316L)、合金钢、碳钢大小头（20#、Q234、Q345等）。大小头尺寸允许偏差应符合标准规定。大小头的圆度不应大于相应端外径的1%，且允许偏差为±3mm；同心大小头两端中心线应重合，其偏心值允许偏差为±5mm。大小头外观不应有裂纹、重皮，壁厚应大于大径端管段的壁厚。表示方法是大头直径乘以小头直径，例如"8×6"表示大头直径是8英寸，小头直径是6英寸的大小头。
2）标准
电力部标准：GD0506~0507
压力容器配套的法兰、管板相应标准：JB/T4700~4707-2000
执行国家标准：GB/T9112-2000
机械部标准：JB/T81-1959、JB/T74-1994
石化部标准：SH3406-1996
化工部标准：HG/T5010-1958，HG/T20592-2009
出口锻钢法兰材质符合美国的ASTM A105标准
3）工艺流程
钢制无缝异径管（大小头）的生产工艺流程：
原材料复检—切割下料—压制成型—成形—热处理—加工坡口—成品检验—表面处理—标识—资料确认—包装—储运
异径管（大小头）是用于管道变径处的一种管件。通常采用的成形工艺为缩径压制、扩径压制或缩径加扩径压制，对某些规格的异径管也可采用冲压成形。
a. 缩径/扩径成形

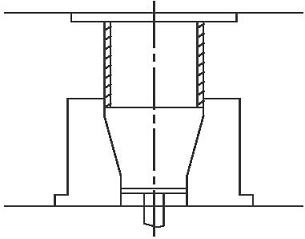

异径管的缩径成形工艺是将与异径管大端直径相等的管坯放入成形模中，通过沿管坯轴向方向的压制，使金属沿模腔运动并收缩成形。根据异径管变径的大小，分为一次压制成形或多次压制成形。下图为同心异径管的缩径成形示意图。
扩径成形是采用小于异径管大端直径的管坯，用内冲模沿管坯内径扩径成形。扩径工艺主要解决变径偏大的异径管不易通过缩径成形的情况，有时根据材料和产品成形需要，将扩径与缩径的方法合并使用。
在缩径或扩径变形压制过程中，根据不同材料和变径情况，确定采用冷压或热压。通常情况下，尽量采用冷压，但对多次变径而引起严重的加工硬化的情况、壁厚偏厚的情况或合金钢的材料宜采用热压。
b. 冲压成形
除使用钢管为原料生产异径管外，对部分规格的异径管还可用钢板采用冲压成形工艺进行生产。拉伸所使用的冲模形状参照异径管内表面尺寸设计，用冲模将下料后的钢板冲压拉伸成形。 |
