1）介绍

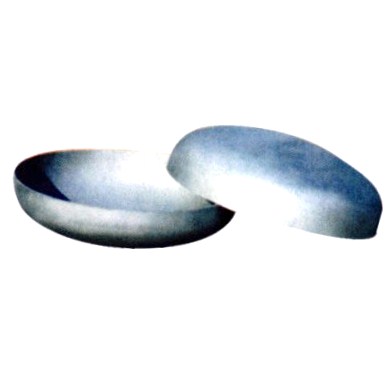

管帽是用于管道终止处对管道封口的一种管件。与压力容器所使用的封头不同之处在于管帽的尺寸与管子相配，一般最大为DN1200；管帽形状为椭圆形。

其他名称：封头、堵头、盖头、管子盖、闷头。

用途：焊接在管端或装在管端外螺纹上以盖堵管子的管件。用来封闭管路，作用与管堵相同。

管帽包括凸形管帽、锥壳、变径段、平盖及紧缩口的设计。

凸形管帽包括：半球形管帽、椭圆形管帽、碟形管帽和球冠形管帽。从受力角度看凸形管帽中，从半球形管帽逐渐不好:半球形管帽>椭圆形管帽>碟形管帽>球冠形管帽；但从制造难度上看，半球形管帽<椭圆形管帽<碟形管帽<球冠形管帽,制造难度减弱。

2）工艺流程

钢板—切割—热处理—加工坡口—成品—无损检测—合格品—包装—储运（简单来说就是下料（划线）-小板拼成大板-成型-无损检测）。

无损检测一定要在成型之后检测，是最终的无损检测，不可在未成型之前做检测。

管帽的成形相对简单，通常采用冲压成形，使用外模圈和内冲模，内冲模的形状决定管帽的形状，将下料后的钢板经冷压或热压成形。

3）参数

　　不锈钢：304、304L、316、316L、321、2520、310、317等材质

　　通径：DN15-DN1200

　　壁厚：SCH5-SCH160

　　标准：GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、DL/T695、SY/T0510、DIN2617

　　用途：水、饮料、啤酒、食品、石油化工、核电、机械、医疗设备、化肥、造船、防水处理、管道等

　　碟形管帽的r处避免拼接，会减薄、高应力。

　　拼接时焊缝方向要求只允许是径向和环向。拼接的距离应有要求，为大于3δ，且不小于100mm（焊接热影响区是个高应力区，并且在该区的化学成分会有烧损。所以要避开高应力区，该区域与厚度有关。根据实践经验，应力衰减长度为大于3δ，且不小于100mm）。但制冷设备很难达到这一要求，有其特殊性。

　　拼接后成型的封头，拼接焊缝应进行100％射线或超声波检测，合格级别随设备壳体走。最后成型的焊缝检测级别、比例与设备壳体相同，高了浪费。
