 您现在的位置： 广州市益阀机电设备有限公司 >> 阀门 >> 球阀系列

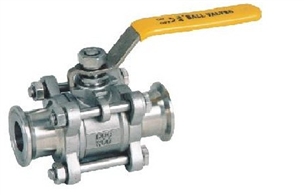

三片式卡箍球阀
产品名称:
   三片式卡箍球阀
所属类别:
    球阀系列
查看次数:
   2131





产品说明



简述：公称压力：1.6-6.4MPa 适用稳定范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W。O。G）螺纹类型：G。NPT。BSPT。BSP。DI259/2999

主要连接尺寸及重量

SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
PORT 9.6 15.9 22.2 28.5 34.9 47.5 60.2 72.9 97.4
L 75 90 100 110 125 150 190 220 270
D 25.0 25.0 50.4 50.4 50.4 63.9 77.4 90.0 118.9
S 2.024 2.24 43.60 43.60 43.60 56.30 70.60 83.30 110.30
H 64 67 83 89 100 108 150 161 180
T1 - - 2.85 2.85 2.85 2.85 2.85 2.85 2.85
T2 3.63 3.63 4.75 - - - - - -
E 125 125 140 140 200 200 250 250 290

主要零件材料

零件名称 材质
阀体 不锈钢CF8M
密封圈 聚四氟乙烯PTFE
阀盖 不锈钢CF8M
球体 不锈钢SS316
阀杆 不锈钢SS316
螺母 不锈钢SS304
垫圈 不锈钢SS304
手柄套 塑料
手柄 不锈钢SS304
阀杆螺母 不锈钢SS304
填料压盖螺母 不锈钢SS304
挂锁装置 不锈钢SS304(OQTION)
止推垫圈 聚四氟乙烯PTFE
螺栓 不锈钢SS304
