气动喷煤粉专用卸灰球阀产品型号:QM647AF
阀门类型:固定球阀、喷煤粉球阀、卸灰球阀
口径范围:DN50~DN500
压力范围:PN2.5~PN16
主体材质:铸钢、不锈钢
驱动方式:气动
适用介质:含尘气体、煤粉等
适用温度:-28℃~300℃
一、喷煤粉卸灰球阀的用途 球阀常用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中截断或接通介质。喷煤粉专用球阀、卸灰阀特别适用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷枪管路等工况。
二、喷煤粉专用球阀的特点
1.喷煤粉专用球阀的阀座带有磨损自动补偿装置,更可靠的确保球阀的密封性能;
2.喷煤粉卸灰专用球阀的密封圈采用特殊材料制成,具有耐高温、耐磨损、使用寿命长的特点;
3.阀杆采用整体锻造并调制处理,硬度达到HB220~250,阀杆采用防吹出结构设计,根据需要可加长阀杆用于埋地场所;
4.根据客户需要,卸灰球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5.密封副形式多样,根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计;
6.根据需要可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封;
7.喷煤粉卸灰球阀还具有阀门结构紧凑、启闭灵活、安装维修方便等特点。

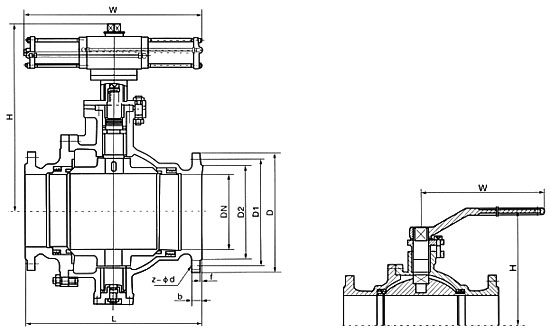

公称压力PNMPa |
公称通径DNmm |
尺寸mm |
L |
D |
H |
手动 |
气动 |
手动 |
气动 |
1.6 |
25 |
180 |
140 |
235 |
90 |
298 |
32 |
200 |
155 |
235 |
107 |
304 |
40 |
220 |
250 |
330 |
127 |
370 |
50 |
220 |
250 |
330 |
140 |
367 |
65 |
241 |
350 |
400 |
164 |
425 |
80 |
283 |
350 |
510 |
177 |
484 |
100 |
305 |
420 |
510 |
206 |
531 |
125 |
356 |
700 |
580 |
292 |
570 |
150 |
394 |
1000 |
720 |
320 |
570 |
200 |
457 |
- |
720 |
- |
610 |
250 |
533 |
- |
900 |
- |
670 |
300 |
610 |
- |
1050 |
- |
740 |
350 |
686 |
- |
1290 |
- |
790 |
400 |
762 |
- |
1600 |
- |
905 | |
