经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、本系列球阀应按规定流向使用。
3、本系列球阀可配多种驱动装置。

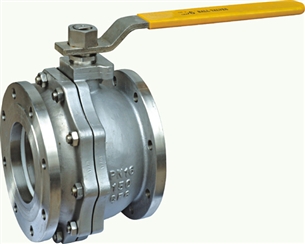

西玛克金属硬密封球阀采用先进的球体和阀座硬化技术。金属硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，密封面材料还具有很好的耐磨擦、耐冲击等性能。金属硬密封球阀能够适用于绝大多数的苛刻工况条件。防止阀门在高温下的涨死:高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。金属硬密封球阀采用了碟簧或弹簧加载的密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。优异的密封性能:采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。
主要零件及材质
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
GB |
ASTM |
GB |
ASTM |
|
1 |
阀体 |
WCB |
A216-WCB |
8 |
弹簧 |
60Si2Mn |
AISI 9260 |
|
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
|
3 |
阀座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
|
4 |
球体 |
1Cr13 |
A276-420 |
11 |
填料压盖 |
WCB |
A216-WCB |
|
5 |
螺母 |
35 |
A194-2H |
12 |
挡圈 |
65Mn |
AISI 1066 |
|
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
阀杆 |
1Cr13 |
A276-410 |
|
7 |
座垫 |
1Cr18Ni9Ti |
304 |
14 |
螺钉 |
35 |
A193-B7 |
主要性能规范
|
压力等级 |
公称压力 |
磅级 |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
|
试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
适用工况 |
适用介质 |
纸浆、浆料、粉尘及各种固体颗粒介质 |
|
适用温度 |
-196~≤550℃ |
|
适用规范 |
设计制造按 |
GB12237-89 API60 JP17S-48 |
|
法兰尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
|
结构长度按 |
GB12221-89ANSI B16.0 JIS B2002 |
|
检验试验按 |
JB/T9092-99 API598 |
注：法兰石密封（浮动、固定）球阀结构尺寸与软密封（浮动、固定）球阀结构尺寸相同。 |
