油田专用平板闸阀 |
| 所属类别: |
|
| 查看次数: |
2070 |
|
油田专用平板闸阀概述：
系列型号：（K）ZF4（6）3Y（H）
连接方式：法兰、对焊
密封性质：Y-硬质合金,H-合金钢
公称通径：DN80～200mm
公称压力：PN16.0～42.0MPa
驱动方式：手动、齿轮传动、气动、电动 、液动
产品采用标准：
|
设计标准 |
JB/T5298、APl6D |
|
|
结构长度 |
法兰 |
GB/T 12221、JB/T 5298 |
|
|
焊接 |
GB/T 15188.1 |
|
|
连接法兰 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
|
对焊端 |
GB/T 12224 |
|
|
试验和检验 |
GB/T3927、JB/T 9092 |
|
产品性能规范：
|
适用范围 |
PN10.0～42.0MPa |
DN25～200mm |
|
适用温度 |
-29～121℃ |
|
适用介质 |
普通型
|
石油、天然气、成油品、水等 |
|
抗硫型 |
含H2S、CO2的石油、天然气等 |
|
连接形式 |
法兰端、焊接端、卡箍端 |
|
驱动方式 |
手动、电动、气动等 |
主要零件材料：
|
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
|
"Z"型 |
WCB、铬钼钢 |
合金钢（焊硬质合金） |
不锈钢 |
合金钢（焊硬质合金） |
铝青铜 |
聚四氟乙烯、氟橡胶 PTFE、 |
|
"KZ"型 |
抗硫不锈钢
|

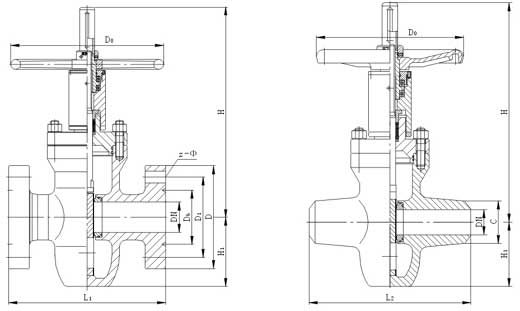

主要外形尺寸型号：
|
公称压力 |
DN（mm） |
尺寸 （mm） |
|
L1 |
L2 |
Do |
H1 |
H |
|
10.0
16.0 |
25 |
230 |
216 |
180 |
85 |
344 |
|
32 |
260 |
229 |
220 |
98 |
352 |
|
40 |
260 |
241 |
260 |
110 |
364 |
|
50 |
300 |
310 |
310 |
120 |
379 |
|
65 |
340 |
340 |
350 |
133 |
402 |
|
80 |
380 |
356 |
400 |
158 |
475 |
|
100 |
430 |
432 |
460 |
198 |
482 |
|
125 |
500 |
508 |
460 |
240 |
490 |
|
150 |
550 |
559 |
470 |
260 |
547 |
|
200 |
650 |
660 |
600 |
358 |
616 |
|
20.0
25.0 |
25 |
230 |
254 |
180 |
87 |
344 |
|
32 |
260 |
279 |
220 |
100 |
352 |
|
40 |
260 |
305 |
260 |
112 |
364 |
|
50 |
300 |
368 |
310 |
122 |
379 |
|
65 |
340 |
419 |
350 |
135 |
402 |
|
80 |
380 |
470 |
400 |
160 |
475 |
|
100 |
430 |
546 |
460 |
198 |
482 |
|
125 |
500 |
673 |
460 |
240 |
490 |
|
150 |
550 |
705 |
470 |
260 |
547 |
|
200 |
650 |
832 |
600 |
358 |
616 | |
|
