简述：笼式双座调节阀是压力平衡式调节阀，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92。
阀体
型式：直通双座铸造球型阀
公称通径：20～200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）,参考流量特性曲线图
套筒形式：分离式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
CRv值和行程
I.高容量阀芯
|
公称通径（mm） |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
阀座直径（mm） |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
额定Cv值 |
等百分比特性 |
36 |
60 |
100 |
140 |
220 |
420 |
820 |
|
线性特性 |
40 |
75 |
110 |
150 |
240 |
435 |
850 |
|
额定行程（mm） |
25 |
38 |
50 |
78 |
II.高精度流量特性阀芯
|
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
阀座直径 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
额定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
|
额定行程 |
25 |
38 |
50 |
75 |

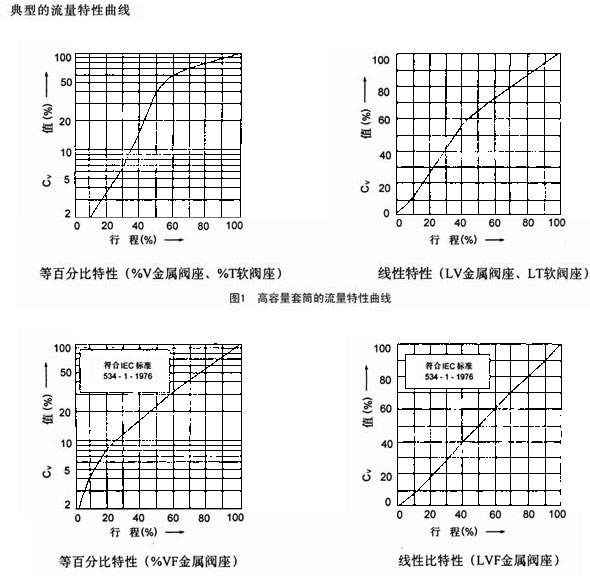

流量特性
|
公称通径 |
A |
|
ANSI 150
RJ |
ANSI 300
RJ |
ANSI 600
RJ |
ANSI 300
LG |
ANSI 600
LG |
ANSI 150
SW、BW |
ANSI 150、600
SW、BW |
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
|
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
|
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
|
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
|
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
|
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
|
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
注：法兰距符合IEC534-3标准。
外形尺寸（mm）
|
公称通径 |
执行机构 |
H |
C |
φB |
E |
|
常温型（P） |
伸长Ⅰ型（E1） |
伸长Ⅱ型（E2I） |
伸长Ⅱ型（E2W） |
|
40 |
LHA1D、R |
425 |
590 |
705 |
945 |
230 |
218 |
70 |
|
LHA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
|
LHA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
|
50 |
LHA1D、R |
425 |
595 |
710 |
950 |
230 |
218 |
80 |
|
LHA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
|
LHA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
|
65 |
LHA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
|
LHA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
|
LHA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
|
80 |
LHA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
|
LHA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
|
LHA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
|
100 |
LHA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
|
LHA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
|
LHA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
|
LVA5R |
1420 |
1635 |
1820 |
2050 |
- |
620 |
|
LVA6R |
1160 |
1375 |
1560 |
1790 |
- |
445 |
|
150 |
LHA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
170 |
|
LHA4D、R |
955 |
1190/1215 |
1425 |
1570 |
520 |
470 |
|
LVA5R |
1480 |
1740 |
1980 |
2110 |
- |
620 |
|
LVA6R |
1220 |
1480 |
1720 |
1850 |
- |
445 |
|
200 |
LHA4D、R |
1090 |
1350 |
1580 |
1710 |
520 |
470 |
220 |
|
LVA5R |
1585 |
1850 |
2145 |
2275 |
- |
620 | |
