ZBSF全不锈钢电磁阀
产品名称:
   ZBSF全不锈钢电磁阀
所属类别:
查看次数:
   2912






产品说明



用途

ZBSF系列全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。

电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

电磁阀主要特点

耐蚀:绝大部分零件用不锈钢或铸造不锈钢制成,防腐蚀性能良好。

耐热:电磁部分、密封件全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。

可靠:结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点,在低压差或压差为零情况下也能可靠工作。

电磁阀结构原理

  本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀工启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关关闭。

  常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧,副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由下下压差作用向上升起,主阀打开,阀门开启。

电磁阀技术参数

项目
说明
工作介质
腐蚀性流体、超净流体、食用流体
ZBSF-1:气体用 ZBSF-1Y:液体用
ZBSF-2:气体用 ZBSF-1Y:液体用
介质温度(℃)
ZBSF-1(1Y):≤60℃

ZBSF-2(2):≤280℃
公称压力(MPa)
1.6
工作压差(MPa)
0~1.6
0.05~1.6
公称通径(mm)
10
15
20
25
32
40
50
65
80
100
125
150
电源电压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
额定流量系数
泄漏量
按JB/T7352-94·F规定
功耗
AC≤70VA
防爆标志
DIIBT4
防爆证编号
CE991010
出线口接头
内螺纹M20×1.5
环境温度
-40~+60℃

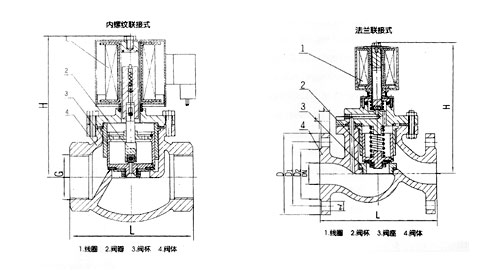

电磁阀外表尺寸

DN
L
H
D
D1
D2
b
f
n-d
10
115
148
Φ90
Φ60
Φ41
14
2
4-Φ14
15
115
148
Φ95
Φ65
Φ46
14
2
4-Φ14
20
115
148
Φ105
Φ75
Φ56
16
2
4-Φ14
25
125
148
Φ115
Φ85
Φ65
16
3
4-Φ14
32
150
182
Φ140
Φ100
Φ76
18
3
4-Φ18
40
165
182
Φ150
Φ110
Φ84
18
3
4-Φ18
50
190
192
Φ160
Φ125
Φ99
20
3
4-Φ18
65
290
265
Φ185
Φ145
Φ118
20
3
8-Φ18
80
310
276
Φ200
Φ160
Φ132
20
3
8-Φ18
100
350
373
Φ220
Φ185
Φ156
22
3
8-Φ18
125
400
416
Φ250
Φ210
Φ184
22
3
8-Φ18
150
480
440
Φ285
Φ240
Φ211
24
3
8-Φ22

电磁阀安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,须定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。注意:旁路上的阀门平时须关闭。如果电磁阀安装在支架上,电磁阀的通径应小于主管道上阀门的通径。如图(二)。

4、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

5、不要将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

6、普通型不可在爆炸危险场合使用。

7、在管道刚性不足情况下,建议把阀前后管子用支架固定,以防电磁阀工作时引起振动。

8、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

9、电磁阀前后管道需安装上压力表,以便观察管道压力。

电磁阀使用保养

1、建议使用单位指派专人负责使用保养。

2、电磁阀安装后,须通入介质试动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时,应将内部零件试净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以防止电磁阀爆炸和泄漏。

蒸汽电磁阀订货须知

1、订货时请注明蒸汽电磁阀型号、蒸汽电磁阀公称通径、蒸汽电磁阀公称压力、蒸汽电磁阀工作介质、蒸汽电磁阀工作压差、蒸汽电磁阀介质温度、蒸汽电磁阀电源电压及功率、蒸汽电磁阀介质粘度。

2、电磁阀正常工作时的电压为220

+22

V,如果超过此范围,请订货时注明电压的波动量。其它规格电源电压可做特殊订货。

-15

3、阀门的开通时间达12小时/天以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。
