ZCZG ZCZG高温电磁阀
产品名称:
   ZCZG ZCZG高温电磁阀
所属类别:
查看次数:
   1867






产品说明



用途

  高温电磁阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

高温电磁阀特点

耐高温:采用金属硬密封,提高了使用温度。

耐磨:选材合理,阀杯和导向套间巧秒地利用流体的润滑作用,减少磨损。

高温电磁阀结构原理

1、结构如图

2、工作原理:电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

ZCZG、ZCZH高温电磁阀技术参数

介质温度℃
ZCZG
≤250
ZCZH
≤400
公称压力
(MPa)
ZCZG
2.5
ZCZH
4.0
工作压差
(MPa)
ZCZG
0.1~2.5
ZCZH
0.1~4.0
公称通径
(mm)
10
15
20
25
32
40
60
65
80
100
功耗
0.15KVA
0.46KVA
0.15KVA
电源电压
AC220V其余规格可作特殊订货
额定流量系数
(KV)
按JB/T7352-94规定
泄漏量(m/min)
按JB/T7352-94·F规定

ZCZG、ZCZH高温电磁阀外形尺寸

DN
L
H
D
D1
D2
D3
b
f1
f
n-d
10
160
298
90
60
34
41
16
4
2
4-Φ14
15
160
298
95
65
39
45
16
4
2
4-Φ14
20
200
304
105
75
50
55
16
4
2
4-Φ14
25
200
304
115
85
57
65
16
4
2
4-Φ14
32
200
314
140
100
65
78
18
4
2
4-Φ18
40
260
460
150
110
75
85
18
4
3
4-Φ18
50
300
460
165
125
87
100
20
4
3
4-Φ18
65
290
433
185
145
109
120
22
4
3
8-Φ18
80
310
433
200
160
120
135
22
4
3
8-Φ18
100
350
461
235
190
149
160
24
4.5
3
8-Φ22

高温电磁阀安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

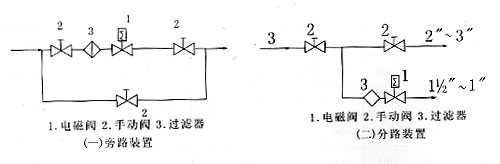

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

7、不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。

高温电磁阀使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时,应将内部及零件拭净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
