燃气紧急切断阀 |
所属类别: |
|
查看次数: |
2067 |
|
概述 ZCRB系列燃气紧急切断阀是新型的燃气管道工程的安全配套装置,主要应用以下场合: 1、与可燃气体泄漏监测仪器联接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气阀门,切断燃气的供给,及时制止恶性事故的发生。 2、与热力设备的极限温度(压力)安全控制器联接。当设备内检测点的温度或压力超过设定的极限数值,自动快速关闭供气阀门,停止燃料的供给。 3、与高层建筑的中央消防报警系统联接。当大夏发生火警时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。 4、在城市或工厂的燃气供应管网内设备ZCR燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控紧急关闭事故现场的管线供气。 本系列产品具有极佳的技术性能,低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体,广泛应用于供气管网系统,燃气热能工厂车间,燃气锅炉房及住宅居所的安全设施。 阀门功能及工作原理 本系列阀门是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。 1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。 2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。 3、本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到目的开关省力、快速。 4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。 根据客户要求也可提供断电关闭的常闭型紧急切断阀。 技术参数 阀门规格 DN15~DN350 工作压力 0.5bar ~6bar 关闭时间 少于1秒 工作温度 -15℃~+60℃ 工作电压 交流:AC24V或220V 直流:DC12V/8.5W 防护等级 CEI IP65/IP67 防爆等级 Eexm ⅡT4/Eexm Ⅱ T5 密封材料 NBR橡胶 阀体材料 黄铜、不锈钢、碳钢 质量认证 ISO9001 适用介质 煤气、天燃气、液化气

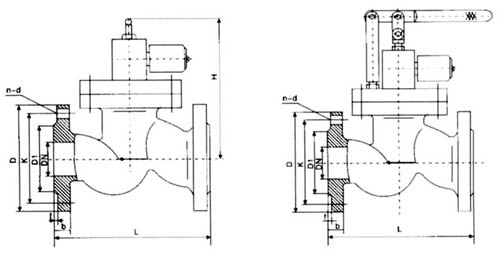

安装图
法兰连接尺寸
法兰连接尺寸
DN |
D1 |
K |
D |
b |
f |
n-d |
L |
H |
25 |
65 |
85 |
115 |
16 |
3 |
4-¢14 |
160 |
180 |
32 |
76 |
100 |
140 |
18 |
3 |
4-¢18 |
180 |
195 |
40 |
84 |
110 |
150 |
18 |
3 |
4-¢18 |
200 |
205 |
50 |
99 |
125 |
165 |
20 |
3 |
4-¢18 |
230 |
220 |
65 |
118 |
145 |
185 |
20 |
3 |
4-¢18 |
290 |
245 |
80 |
132 |
160 |
200 |
20 |
3 |
8-¢18 |
310 |
|
100 |
156 |
180 |
220 |
22 |
3 |
8-¢18 |
350 |
|
125 |
184 |
210 |
250 |
22 |
3 |
8-¢18 |
400 |
|
150 |
211 |
240 |
285 |
24 |
3 |
8-¢22 |
480 |
|
200 |
266 |
295 |
340 |
24 |
3 |
12-¢22 |
495 |
|
250 |
319 |
355 |
405 |
26 |
3 |
12-¢26 |
622 |
|
300 |
370 |
410 |
460 |
28 |
4 |
12-¢26 |
698 |
|
350 |
429 |
470 |
520 |
30 |
4 |
16-¢26 |
787 |
|
400 |
480 |
525 |
580 |
32 |
4 |
16-¢30 |
914 |
|
450 |
548 |
585 |
640 |
34 |
4 |
20-¢30 |
978 |
|
500 |
609 |
650 |
715 |
36 |
4 |
20-¢33 |
978 |
|
600 |
720 |
770 |
840 |
38 |
5 |
20-¢36 |
1295 |
|
|
|
