| 产品名称: |

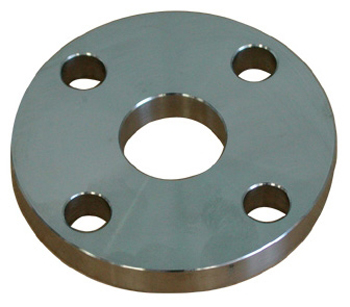

日标法兰 |
| 所属类别: |
|
| 查看次数: |
2369 |
|
JIS法兰（JIS B 2238、JIS B 2239）
JIS 5K
单位：mm
|
口径
DN |
适 用 的
钢管外径 |
法兰外径D |
法兰各部分尺寸 |
螺栓孔 |
螺栓的
螺纹
尺寸 |
|
b |
f |
直径D2 |
中心圆直径D1 |
数量z |
直径d |
|
灰铸铁以外 |
灰铸铁 |
|
10 |
17.3 |
75 |
9 |
12 |
1 |
39 |
55 |
4 |
12 |
M10 |
|
15 |
21.7 |
80 |
9 |
12 |
1 |
44 |
60 |
4 |
12 |
M10 |
|
20 |
27.2 |
85 |
10 |
14 |
1 |
49 |
65 |
4 |
12 |
M10 |
|
25 |
34.0 |
95 |
10 |
14 |
1 |
59 |
75 |
4 |
12 |
M10 |
|
32 |
42.7 |
115 |
12 |
16 |
2 |
70 |
90 |
4 |
15 |
M12 |
|
40 |
48.6 |
120 |
12 |
16 |
2 |
75 |
95 |
4 |
15 |
M12 |
|
50 |
60.5 |
130 |
14 |
16 |
2 |
85 |
105 |
4 |
15 |
M12 |
|
65 |
76.3 |
155 |
14 |
18 |
2 |
110 |
130 |
4 |
15 |
M12 |
|
80 |
89.1 |
180 |
14 |
18 |
2 |
121 |
145 |
4 |
19 |
M16 |
|
100 |
114.3 |
200 |
16 |
20 |
2 |
141 |
165 |
8 |
19 |
M16 |
|
125 |
139.8 |
235 |
16 |
20 |
2 |
176 |
200 |
8 |
19 |
M16 |
|
150 |
165.2 |
265 |
18 |
22 |
2 |
206 |
230 |
8 |
19 |
M16 |
|
200 |
216.3 |
320 |
20 |
24 |
2 |
252 |
280 |
8 |
23 |
M20 |
|
250 |
267.4 |
385 |
22 |
26 |
2 |
317 |
345 |
12 |
23 |
M20 |
|
300 |
318.5 |
430 |
22 |
28 |
3 |
360 |
390 |
12 |
23 |
M20 |
|
350 |
355.6 |
480 |
24 |
30 |
3 |
403 |
435 |
12 |
25 |
M22 |
|
400 |
406.4 |
540 |
24 |
30 |
3 |
463 |
495 |
16 |
25 |
M22 |
|
450 |
457.2 |
605 |
24 |
30 |
3 |
523 |
555 |
16 |
25 |
M22 |
|
500 |
508.0 |
655 |
24 |
32 |
3 |
573 |
605 |
20 |
25 |
M22 |
|
600 |
609.6 |
770 |
26 |
32 |
3 |
680 |
715 |
20 |
27 |
M24 |
JIS 10K
单 位：mm
|
口径
DN |
适 用 的
钢管外径 |
法兰外径D |
法兰各部分尺寸 |
螺栓孔 |
螺栓的螺纹尺寸 |
薄型法兰 |
|
b |
f |
直径D2 |
中心圆
直径D1 |
数量
z |
直径
d |
灰铸铁 |
螺栓的孔径 |
螺栓的尺寸 |
|
灰铸铁以外 |
灰铸铁 |
|
10 |
17.3 |
90 |
12 |
14 |
1 |
46 |
65 |
4 |
15 |
M12 |
12 |
12 |
M10 |
|
15 |
21.7 |
95 |
12 |
16 |
1 |
51 |
70 |
4 |
15 |
M12 |
12 |
12 |
M10 |
|
20 |
27.2 |
100 |
14 |
18 |
1 |
56 |
75 |
4 |
15 |
M12 |
14 |
12 |
M10 |
|
25 |
34.0 |
125 |
14 |
18 |
1 |
67 |
90 |
4 |
19 |
M16 |
16 |
15 |
M12 |
|
32 |
42.7 |
135 |
16 |
20 |
2 |
76 |
100 |
4 |
19 |
M16 |
18 |
15 |
M12 |
|
40 |
48.6 |
140 |
16 |
20 |
2 |
81 |
105 |
4 |
19 |
M16 |
18 |
15 |
M12 |
|
50 |
60.5 |
155 |
16 |
20 |
2 |
96 |
120 |
4 |
19 |
M16 |
18 |
15 |
M12 |
|
65 |
76.3 |
175 |
18 |
22 |
2 |
116 |
140 |
4 |
19 |
M16 |
18 |
15 |
M12 |
|
80 |
89.1 |
185 |
18 |
22 |
2 |
126 |
150 |
8 |
19 |
M16 |
18 |
15 |
M12 |
|
100 |
114.3 |
210 |
18 |
24 |
2 |
151 |
175 |
8 |
19 |
M16 |
20 |
15 |
M12 |
|
125 |
139.8 |
250 |
20 |
24 |
2 |
182 |
210 |
8 |
23 |
M20 |
22 |
19 |
M16 |
|
150 |
165.2 |
280 |
22 |
26 |
2 |
212 |
240 |
8 |
23 |
M20 |
22 |
19 |
M16 |
|
200 |
216.3 |
330 |
22 |
26 |
2 |
262 |
290 |
12 |
23 |
M20 |
24 |
19 |
M16 |
|
250 |
267.4 |
400 |
24 |
30 |
2 |
324 |
355 |
12 |
25 |
M22 |
26 |
23 |
M20 |
|
300 |
318.5 |
445 |
24 |
32 |
3 |
368 |
400 |
16 |
25 |
M22 |
28 |
23 |
M20 |
|
350 |
355.6 |
490 |
26 |
34 |
3 |
413 |
445 |
16 |
25 |
M22 |
28 |
23 |
M20 |
|
400 |
406.4 |
560 |
28 |
36 |
3 |
475 |
510 |
16 |
27 |
M24 |
30 |
25 |
M22 |
|
450 |
457.2 |
620 |
30 |
38 |
3 |
530 |
565 |
20 |
27 |
M24 |
－ |
－ |
－ |
|
500 |
508.0 |
675 |
30 |
40 |
3 |
585 |
620 |
20 |
27 |
M24 |
－ |
－ |
－ |
|
600 |
609.6 |
795 |
32 |
44 |
3 |
690 |
730 |
24 |
33 |
M30 |
－ |
－ |
－ |
|
|
