| 产品名称: |

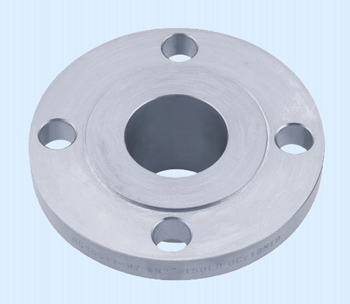

美标法兰 |
| 所属类别: |
|
| 查看次数: |
2647 |
|
| ANSI 150RJ 单位：mm |
|
公称通径 |
外径 |
螺栓孔中心圆直径 |
连接凸出部分直径 |
内径 |
法兰厚度 |
连接凸出部分高度 |
梯形槽中心圆直径 |
梯形槽深度 |
梯形槽宽度 |
螺栓孔数量与直径 |
螺栓直径 |
|
DN |
D |
D1 |
D2 |
D3 |
t |
f |
L |
E |
F |
n-d |
M |
|
25 |
108 |
79.5 |
63.5 |
25 |
20.7 |
6.4 |
47.6 |
6.4 |
8.7 |
4-15 |
12 |
|
40 |
127 |
98.5 |
82.6 |
38 |
23.9 |
6.4 |
65.1 |
6.4 |
8.7 |
4-15 |
12 |
|
50 |
152 |
120.5 |
101.6 |
51 |
25.5 |
6.4 |
82.6 |
6.4 |
8.7 |
4-19 |
16 |
|
65 |
178 |
139.5 |
120.6 |
64 |
28.7 |
6.4 |
101.6 |
6.4 |
8.7 |
4-19 |
16 |
|
80 |
190 |
152.5 |
133.4 |
76 |
30.3 |
6.4 |
114.3 |
6.4 |
8.7 |
4-19 |
16 |
|
100 |
229 |
190.5 |
171.4 |
102 |
30.3 |
6.4 |
149.2 |
6.4 |
8.7 |
8-20 |
16 |
|
125 |
254 |
216 |
193.7 |
127 |
30.3 |
6.4 |
171.5 |
6.4 |
8.7 |
8-23 |
20 |
|
150 |
279 |
241.5 |
219.1 |
152 |
31.8 |
6.4 |
193.6 |
6.4 |
8.7 |
8-23 |
20 |
|
200 |
343 |
298.5 |
273 |
203 |
35 |
6.4 |
247.7 |
6.4 |
8.7 |
8-23 |
20 |
|
250 |
406 |
362 |
330.2 |
254 |
36.6 |
6.4 |
304.8 |
6.4 |
8.7 |
12-25 |
22 |
|
300 |
483 |
432 |
406.4 |
305 |
38.2 |
6.4 |
381 |
6.4 |
8.7 |
12-25 |
22 |
|
|
|
|
|
|
|
|
|
|
|
|
| ANSI 300RJ 单位：mm |
|
公称通径 |
外径 |
螺栓孔中心圆直径 |
连接凸出部分直径 |
内径 |
法兰厚度 |
连接凸出部分高度 |
梯形槽中心圆直径 |
梯形槽深度 |
梯形槽宽度 |
螺栓孔数量与直径 |
螺栓直径 |
|
DN |
D |
D1 |
D2 |
D3 |
t |
f |
L |
E |
F |
n-d |
M |
|
20 |
117 |
82.5 |
63.5 |
19 |
22.3 |
6.4 |
42.9 |
6.4 |
8.7 |
4-19 |
16 |
|
25 |
124 |
89 |
69.8 |
25 |
23.9 |
6.4 |
50.8 |
6.4 |
8.7 |
4-19 |
16 |
|
40 |
156 |
114.5 |
90.5 |
38 |
27.1 |
6.4 |
68.3 |
6.4 |
8.7 |
4-23 |
20 |
|
50 |
165 |
127 |
108 |
51 |
30.3 |
8 |
82.6 |
8 |
11.9 |
8-19 |
16 |
|
65 |
190 |
149 |
127 |
64 |
33.4 |
8 |
101.6 |
8 |
11.9 |
8-23 |
20 |
|
80 |
210 |
168 |
146 |
76 |
36.6 |
8 |
123.8 |
8 |
11.9 |
8-23 |
20 |
|
100 |
254 |
200 |
174.6 |
102 |
46.1 |
8 |
149.2 |
8 |
11.9 |
8-23 |
20 |
|
125 |
279 |
235 |
209.6 |
127 |
43 |
8 |
181 |
8 |
11.9 |
8-23 |
20 |
|
150 |
318 |
270 |
241.3 |
152 |
44.6 |
8 |
211.1 |
8 |
11.9 |
12-23 |
20 |
|
200 |
381 |
330 |
301.6 |
203 |
49.3 |
8 |
269.9 |
8 |
11.9 |
12-25 |
22 |
|
250 |
444 |
387.5 |
355.6 |
254 |
55.7 |
8 |
323.9 |
8 |
11.9 |
16-30 |
27 |
|
300 |
521 |
451 |
412.5 |
305 |
58.8 |
8 |
381 |
8 |
11.9 |
16-33 |
30 | |
|
