Dy/D XL智能型电液动插板式双层卸料阀
特点及用途：
本阀是在翻板式卸灰阀和插板阀的基础上利用计算机程序研制而成的一种智能控制卸灰阀，能够实现远控、集控或现场控制，
并能与微机联接。
本阀是以电动、电液动推杆作动力源，具有卸灰阀隔时间可调，故障自动报警，自动处理，电机自动保护等功能，同时具有
耐磨好，密封可靠，启闭灵活，操作简单，适用方便，能在恶劣的工作环境下使用、使用寿命长等特点。本阀广泛应用于冶金、
矿山、建材、电力、化工等工业生产部门。
主要性能
公称压力：0.05MPa 处理物料粒度：0.01-20mm
适用温度：-20-300 处理物料比重：0.8-2.5t/
阀处理量：0-300t/h处理量自调，可间歇工作 阀全程动作时间：1+60分钟时间可调
驱动程式：DYT型电液推杆、DT型电动推杆 故障报警：自动报警、卡料自动排除
控制方式：智能控制或手动操作
主要零件材料：
|
阀门 |
插板 |
执行装置 |
智能控制器 |
|
碳素结构钢 |
碳钢、锰钢 |
电动（电液动）推杆 |
可编程序和单片机处理器 |

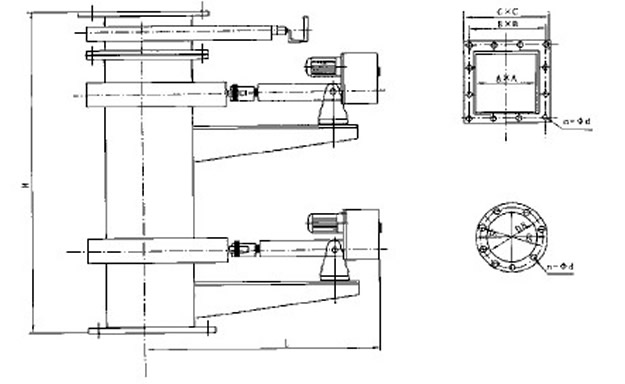

Dy /DXL-I II 型外形及连接尺寸表
|
DN |
外 形 尺 寸 |
|
D |
D1 |
n-Φd |
L |
H |
A×A |
B×B |
C×C |
n-d |
|
150 |
226 |
196 |
8-Φ11 |
800 |
1000 |
150×150 |
200×200 |
230×230 |
8-Φ11 |
|
200 |
280 |
245 |
8-Φ11 |
880 |
1000 |
200×200 |
250×250 |
290×290 |
8-Φ11 |
|
250 |
340 |
300 |
12-Φ11 |
1000 |
1300 |
250×250 |
300×300 |
340×340 |
12-Φ11 |
|
300 |
390 |
350 |
12-Φ13 |
1100 |
1300 |
300×300 |
360×360 |
400×400 |
12-Φ13 |
|
400 |
490 |
450 |
16-Φ13 |
1280 |
1400 |
400×400 |
460×460 |
500×500 |
16-Φ13 |
|
500 |
600 |
560 |
16-Φ13 |
1500 |
1400 |
480×480 |
540×540 |
580×580 |
16-Φ13 |
|
600 |
700 |
670 |
20-Φ15 |
1700 |
1600 |
500×500 |
560×560 |
600×600 |
20-Φ15 |
|
700 |
800 |
760 |
20-Φ15 |
1920 |
1600 |
660×660 |
740×740 |
780×780 |
20-Φ15 |
型号：DyXL-Ⅱ
适用温度：≤150℃
适用介质：晶粒、干燥粉尘 |
