泵保护阀用于保护泵最小流量的自动再循环
应用
自动再循环阀用于保护离心泵，防止泵在低流量工况下由于过热、严重噪音、不稳定和气蚀而引起的损坏。

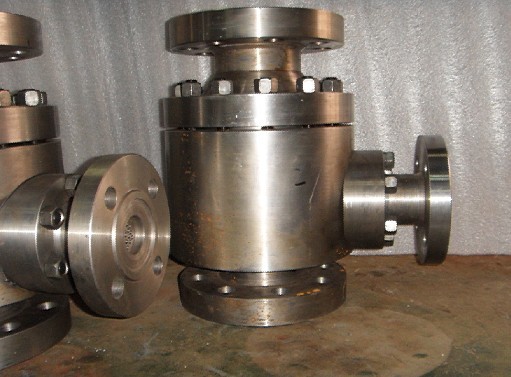

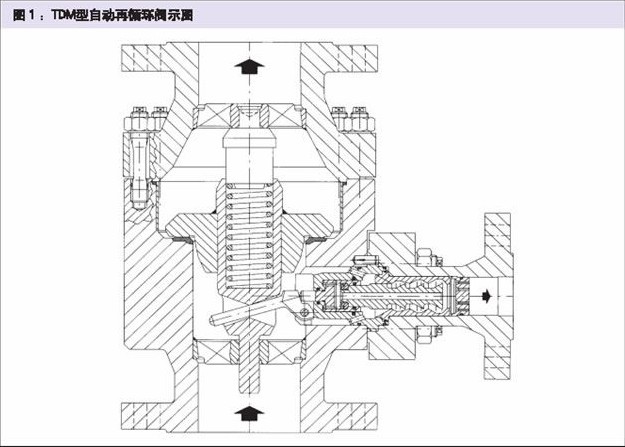

自动再循环阀的动作原理
根据主流量不同，再循环阀的主阀阀瓣将被确定在某一个位置上，主路止回阀的阀杆通过一杠杆，将主阀瓣动作传递至旁路，旁路系统控制通过旁路的流量同时将压力减至出口所需值，当主阀瓣回到阀座关闭状态时，所有流量通过旁路（回流），当主阀瓣上升到顶端位置时，旁路则完全关闭，所有泵的流量流向工艺系统。
连接方式
法兰标准按DIN或ANSI，其他标准的法兰，如：ISO、BS、JIS、NF等，可按需提供。
进口及出口的连接方式也可采用焊接方式。
旁路的连接方式仅采用法兰连接（便于检查）。
材料
标准阀体材料：W。-Nr.1.0460(C22.8)(ASTMA105)。
TDC型阀门的内部零件材料，标准产品为最小含铬量不小于13%的不锈钢。控制套筒、套筒座及涡流锥均经表面处理（离子真空淬火），以抗磨损。
其他用于阀体及内部零件的锻造材料可按需提供。
阀体材料的选择，按照压力及温度条件确定。
|

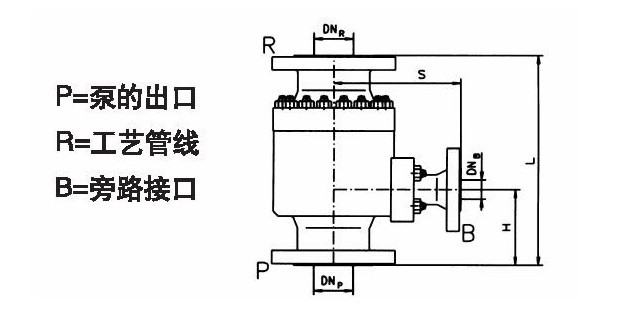

尺寸-编码 |
压力等级-编码 |
连接方式-编码 |
结构-编码 |
|
DN80 (3”)=10 DN100 (4”)=11 DN125 (5”)=12 DN150 (6”)=13 DN200 (8”)=15 DN250 (10”)=16 |
PN100 (600lbs)=6 PN160 (900lbs)=7 PN250 (1500lbs)=8 PN320 =9 PN400 (2500lbs)=0 |
F=DIN 标准法兰 U=ANSI 标准法兰 S=焊接端口 |
V=立式安装 H=水平安装 W=加大尺寸旁路 CS=碳钢 (W.-Nr.1.0460),ASTM A105 |
|

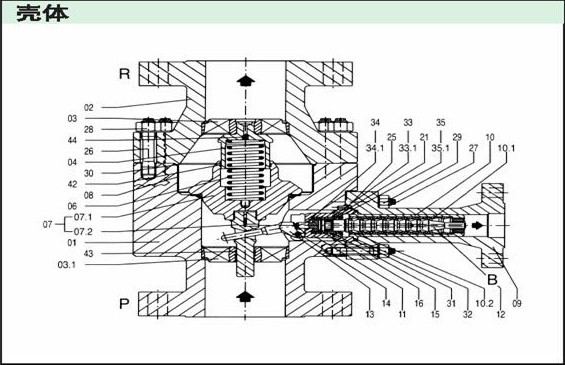

阀体装配 |
|
件号 |
名称 |
|
01 |
下阀体 |
|
02 |
上阀体 |
|
03 |
阀杆导向支架（上部） |
|
03.1 |
阀杆导向支架（下部） |
|
04 |
导向杆 |
|
06 |
弹簧 |
|
07 |
止回阀芯组件 |
|
07.1 |
止回阀瓣 |
|
07.2 |
阀杆 |
|
08 |
衬套 |
|
09 |
旁路壳体 |
|
25 |
定位销 |
|
26 |
双头螺栓 |
|
27 |
双头螺栓 |
|
28 |
六角螺母 |
|
29 |
六角螺母 |
|
30 |
O型密封圈 |
|
42 |
导向环 |
|
43 |
导向环 |
|
44 |
球体 |
|

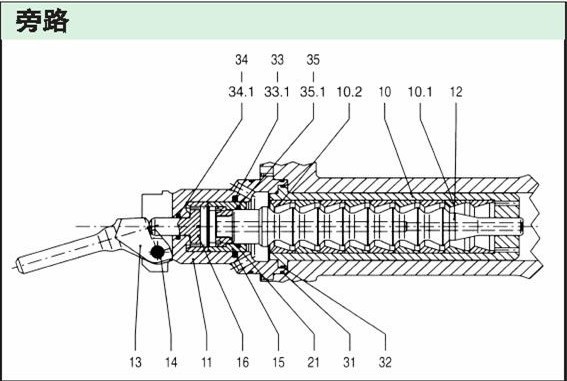

旁路阀组件 |
|
件号 |
名称 |
|
10 |
涡流锥套组件 |
|
10.1 |
控制套头 |
|
10.2 |
套筒座 |
|
11 |
控制头 |
|
12 |
涡流锥 |
|
13 |
控制杆 |
|
14 |
轴销 |
|
15 |
溢流套筒 |
|
16 |
溢流活塞 |
|
21 |
环型螺母 |
|
31 |
O型圈 |
|
32 |
O型圈 |
|
33 |
O型圈 |
|
33.1 |
密封圈 |
|
34 |
O型圈 |
|
34.1 |
密封圈 |
|
35 |
O型圈 |
|
35.1 |
密封圈 |
安装
自动再循环阀应尽可能安装在靠近离心泵处，最好直接装在泵的出口处。泵的出口和阀的入口之间的距离，应不超过1.5米，以防止液体脉动引起的低频水击。优先考虑垂直安装，也可水平安装。由于TDC型阀设计牢靠，使得其运行噪音低，可靠性高。
维护维护及安装说明书按要求提供。在例行对泵的周检时，应同时检查阀的规定功能。
|
