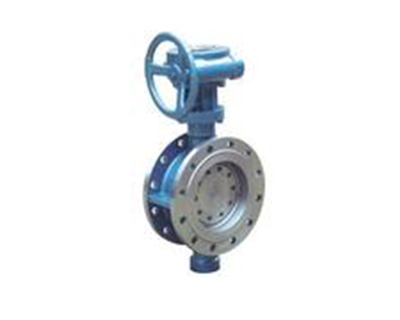

美标三偏心蝶阀

☆ 公称压力：Class150~600
☆ 公称通径：2"~48"
☆ 设计制造：API 609、ASME B16.34
☆ 结构长度：API609、ASME B16.10
☆ 法兰端尺寸：ASME B16.5、ASME B16.47
☆ 焊接端尺寸：ASME B16.25
☆ 阀门的检查和试验：API598
☆ 结构特征：法兰、对夹、凸耳连接，三偏心金属密封结构，采用了斜置椭圆蝶板径向动平衡密封系统，能够可靠的实现蝶阀进出口双向密封零泄漏。该蝶阀蝶板在启闭过程中，实现了蝶板密封圈与阀座密封面之间的无滑动摩擦、卡挤，密封面上的压力角大于摩擦角。设计中采用了径向动平衡密封系统，使蝶板开启阻力极低，启闭过程中蝶板密封面沿360O圆周各点可以瞬间快速完成，逐点接触和逐点脱离。开启密封即脱离，快速准确实现关闭接触自动相吻合的密封动作。
☆ 操作方式：手轮、齿轮、电动、气动、液动操作
☆ 壳体材料：WCB 、CF8、CF8M、CF3、CF3M
☆ 密封面材料：铁基合金、钴基合金、镍基合金、不锈钢
