 您现在的位置: 广州市益阀机电设备有限公司 >> 阀门 >> 调节阀系列

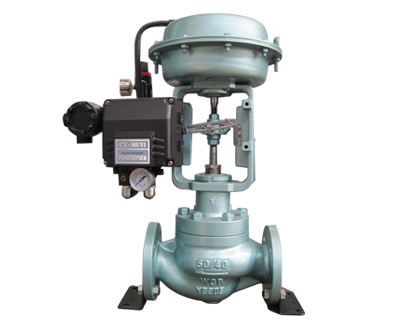

套筒式单座调节阀
产品名称:
   套筒式单座调节阀
所属类别:
查看次数:
   2072






产品说明



☆ 公称压力:PN16~100, Class150~600
☆ 公称通径:DN40~200
☆ 设计制造:GB/T4213、GB/T10869
☆ 结构长度:IEC 60534-3-1
☆ 法兰端尺寸:GB/T9113、JB/T79、HG/T20592、HG/T20615、GB/T17241、ASME B16.5
☆ 阀门的检查和试验:GB/T4213、GB/T13927、ASME B16.104
☆ 结构特征:采用等截面S形流道,顶部导向结构,可调范围大,调节精度高,阀芯的上下移动由套筒导向,动作平稳,可防止液体发生闪蒸和空化。
☆阀芯型式:单座套筒式柱塞型阀芯
☆流量特性:
阀门尺寸

40

50

65

80

100

150

200

阀座尺寸

25

25

32

25

32

40

32

40

50

40

50

65

65

80

100

80

100

125

额定Cv值

4.0

6.3

12

6.3

12

21

12

21

30

21

30

50

30

50

85

85

125

200

125

200

310

额定行程

25

38

50

75

☆执行机构:多簧式薄膜执行机构、电动执行机构
☆阀作用型式:气开或气关式;电开或电关式
☆附件:定位器、手轮机构、阀位传送器等
☆ 壳体材料:WCB 、WC1、C5、WC6、WC9、CF8、CF8M、CF3、CF3M
☆ 密封面材料:铁基合金、钴基合金、镍基合金、不锈钢
