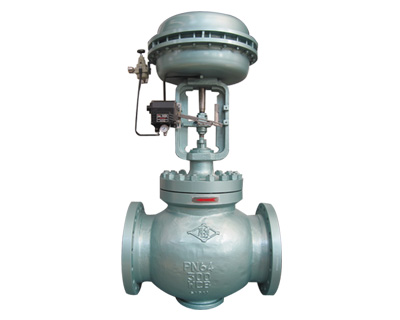

笼式双座调节阀

☆ 公称压力：PN16~100， Class150~600
☆ 公称通径：DN40~200
☆ 设计制造：GB/T4213、GB/T10869
☆ 结构长度：IEC 60534-3-1
☆ 法兰端尺寸：GB/T9113、JB/T79、HG/T20592、HG/T20615、GB/T17241、ASME B16.5
☆ 阀门的检查和试验：GB/T4213、GB/T13927、ASME B16.104
☆ 结构特征：采用等截面S形流道，阀芯的上下移动由套筒导向，动作平稳，可防止液体发生闪蒸和空化，阀芯与套筒组成压力平衡结构，可调范围大，调节精度高，适合较高压差的工况条件。
☆阀芯型式：压力平衡式阀芯
☆流量特性：
高容量套筒

阀门尺寸		40	50	65	80	100	150	200
阀座尺寸		40	50	65	80	100	150	200
额定 Cv值	等百分比	36	60	100	140	220	420	820
额定 Cv值	线性	40	75	110	150	240	435	850
额定行程		25		38			50	75

高精度套筒

阀门尺寸	40			50			65			80			100			150			200
阀座尺寸	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
额定行程	25						38									50			75

☆执行机构：多簧式薄膜执行机构、电动执行机构
☆阀作用型式：气开或气关式；电开或电关式
☆附件：定位器、手轮机构、阀位传送器等
☆ 壳体材料：WCB 、WC1、C5、WC6、WC9、CF8、CF8M、CF3、CF3M
☆ 密封面材料：铁基合金、钴基合金、镍基合金、不锈钢
